8200B在数控机床冷却系统的应用

供稿:广州三晶电气股份有限公司 2018/6/29 10:15:49
0 人气:192
一.行业概述
数控机床是目前使用较为广泛的。它主要用于轴类零件或盘类零件的内外圆柱面、任意锥角的内外圆锥面、复杂回转内外曲面和圆柱、圆锥螺纹等切削加工,并能进行切槽、钻孔、扩孔、铰孔及镗孔等。机床发热量及热变形对加工精度的影响也远大于普通机床。数控机床作为高效益,高精度的加工机床,要求有高的精度稳定性。因此,数控机床的设计和制造必须充分考虑热变形对加工精度的影响,所以数控机床的冷却系统就显得尤为重要。

传统的冷却系统没有办法根据切刀速度的变化而改变冷却液的压力,冷却泵只能以工频运行,这不仅仅对切削精度有影响而且还造成了能源的浪费,在这种情况下通过变频器的控制可以实现压力可调,节能的作用显得重要了
二.系统构成及控制要求

1.工作原理

客户采用一台7.5KW冷却泵、一个25公斤的远传压力表、一个电磁阀、一台7.5KW 8200B。根据不同的切削速度设置不同的压力,采用PID恒压供水,当车床运行时出水口的电动阀门打开实现恒压供水,当车床停机时电磁阀门关闭,变频器处于休眠状态。

2.控制要求

(1)变频器具有休眠功能,实现节能(2)可以根据不同的切削速度设置不同的压力(3)当冷却系统报警数控机床需要停机

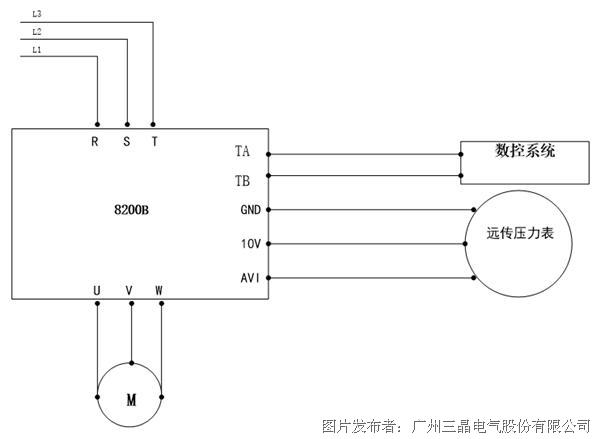

三.电气控制图

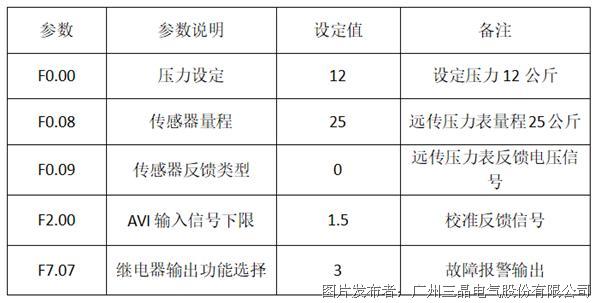

四.参数设置

五.方案特点
1.可以实现报警输出,当由于供水系统出现故障时可以及时输出报警故障。2.可以实现休眠功能,节省能源。3.设定压力可以根据实际生产需求进行调节
三 晶 电 气
诚信学习|创新共赢
构建绿色智能高效能源环境,创造健康幸福美好生活
审核编辑(朱密君)
